製品属性(仕様)
製品 分類 | リング・ワッシャー | 業界 | 自動車 |
---|---|---|---|
素材 | 鉄+硬質クロムメッキ | ロット | 10000~50000 |
精度 | 外径16μm 内径13μm | 工程 | 研削(幅ガードナースルー・外径シュープランジ・内径) |

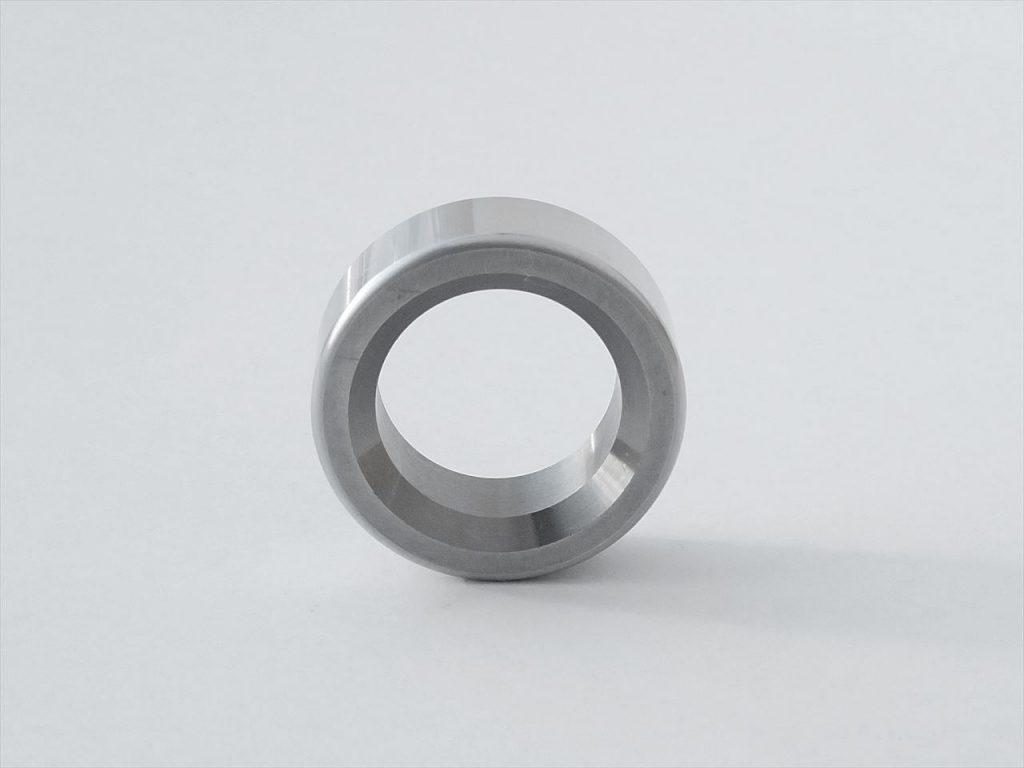

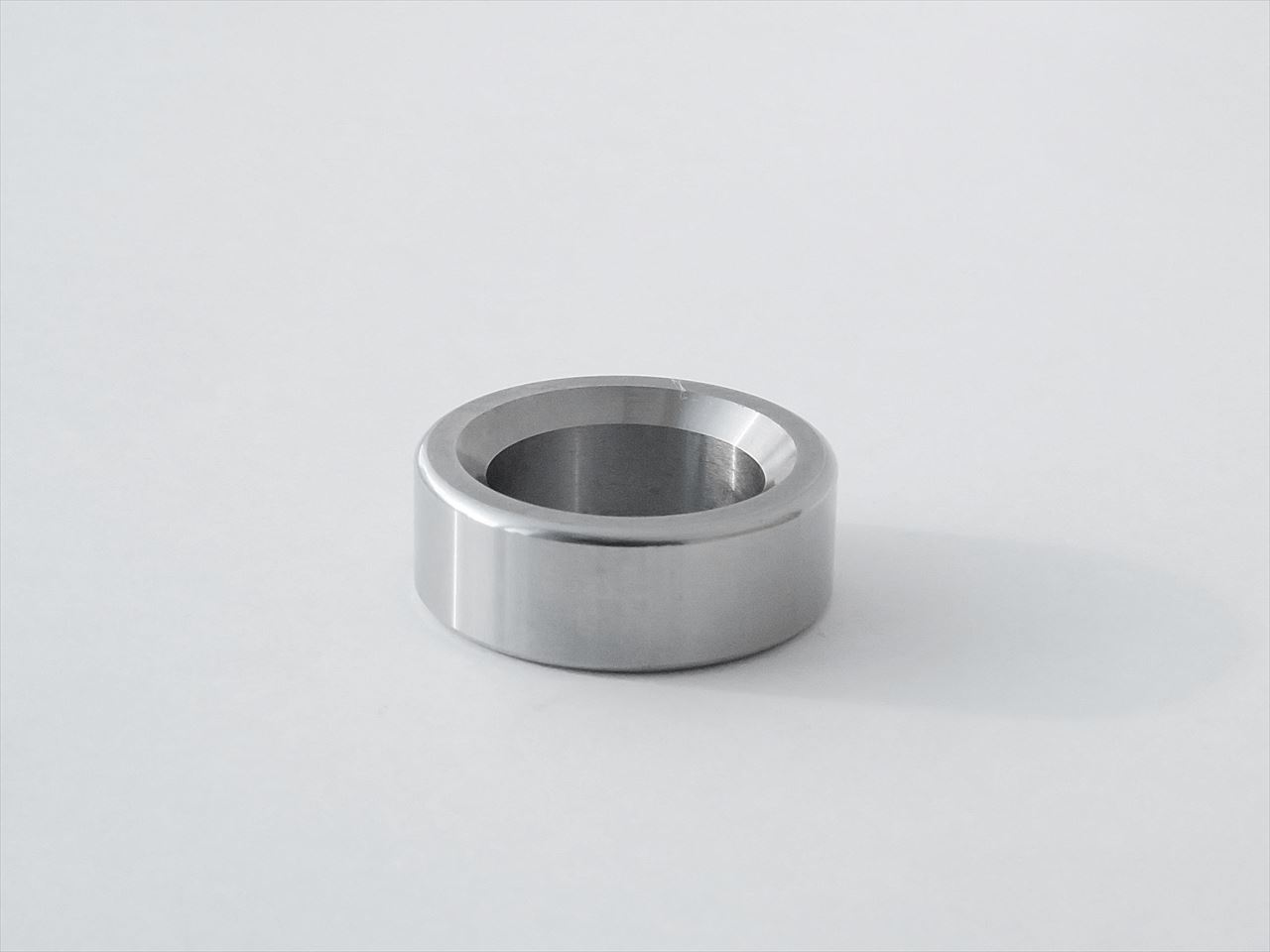

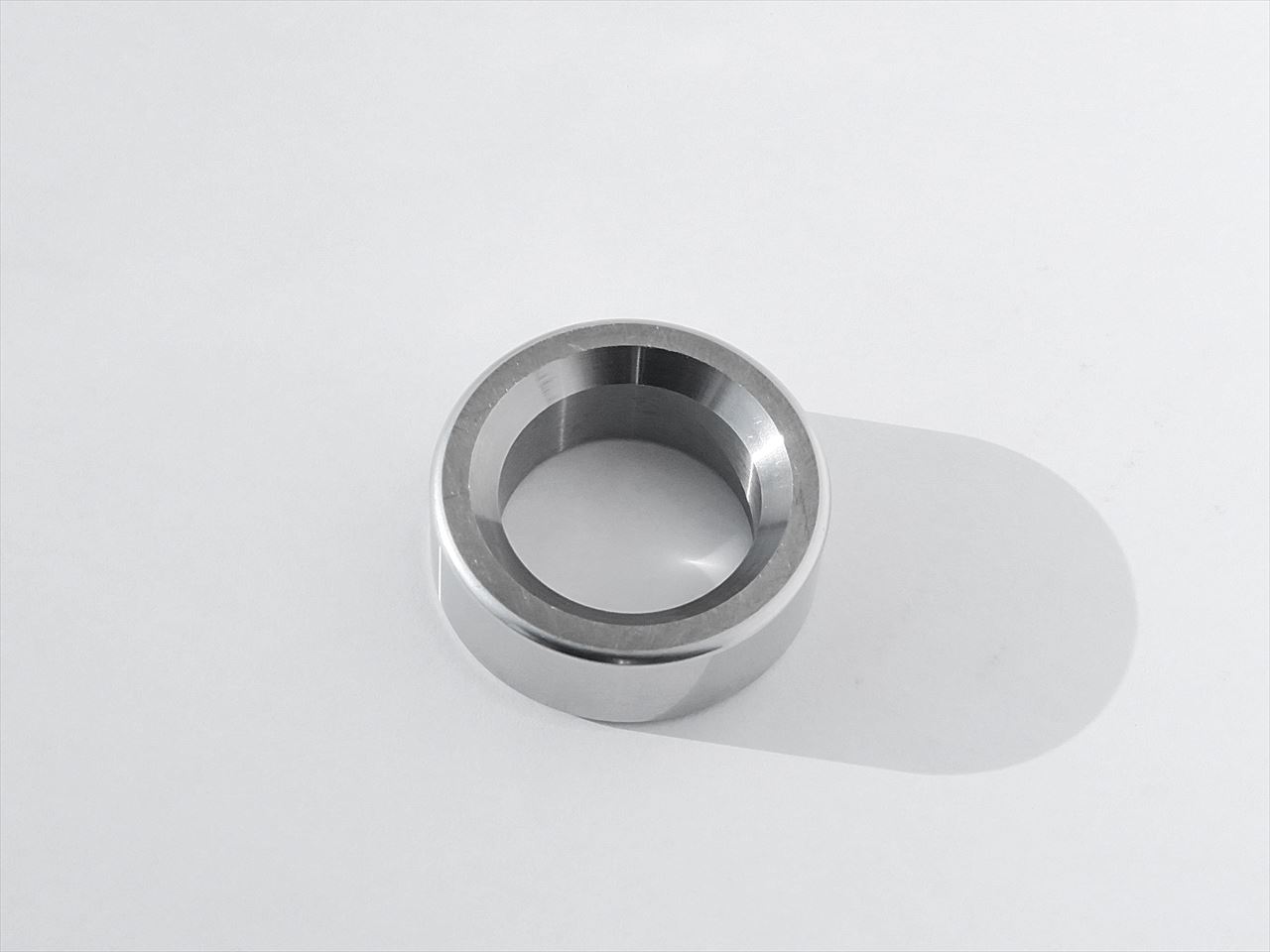

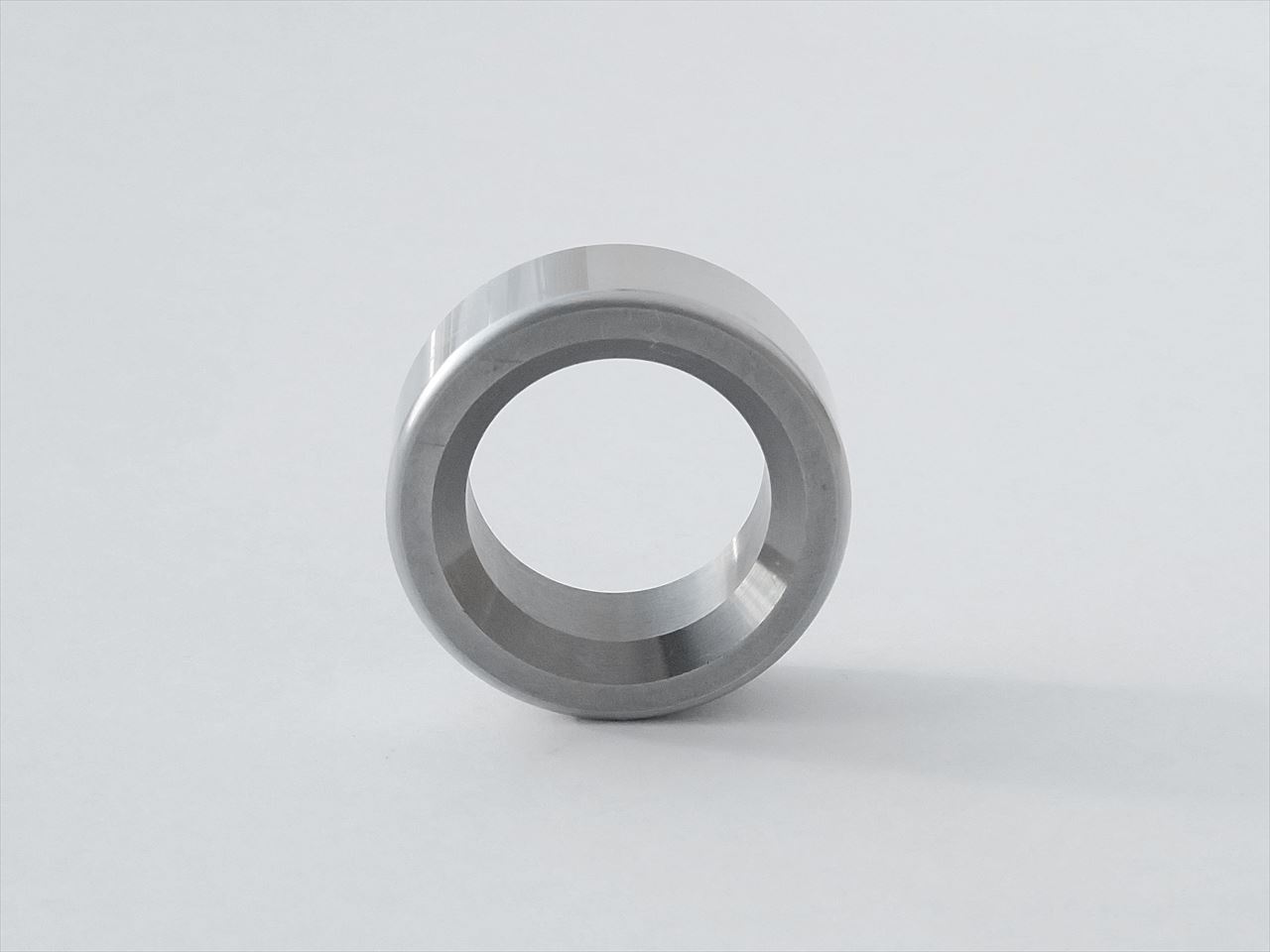

製品画像(様子)
![]() |
![]() |
![]() |
|
![]() |
特徴
この製品は、量産精密研削加工.comで製作した自動車のエンジン部品のカラーです。このエンジン用カラーは耐摩耗性を向上させるために素材である鉄の下地に硬質クロムめっきが施されています。このカラーのサイズは、外径φ35mm、内径φ23mm、そして幅が12.5mmです。加工精度としては外径に16μm、内径に13μmが求められており、これを実現するために、まずは幅をガードナースルー研削盤で加工したのち、外径をシュープランジ研削盤で加工、そして内径を研削しています。
